Fabriquer un appareil de visée
Matériel:

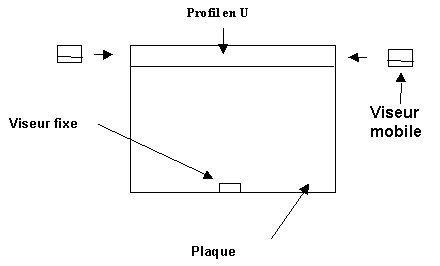

1 plaque de PVC expansé aux dimensions
d'une feuille A4 ou supérieur ( ou tout autre matière rigide)qui servira de support pour
la feuille.
Du profil en U pvc ( vendu en magasin de bricolage)pour faire coulisser les viseurs
mobiles.
Du plexi 3mm pour fabriquer les viseurs.
Couper le profil à la longueur de la
plaque puis le coller à l'aide d'un colle type super glue3(cyanoacrylate)

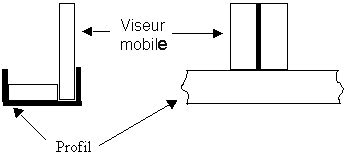

Fabriquer les viseurs en fonction du profil utilisé ( ils doivent coulisser sans trop
forcer)
Pour coller la base du viseur utiliser également de la super glue.
Hauteur environ 3 cm, largeur 2cm, profondeur (en fonction de la largeur intérieur du
profil).
Tracer un trait noir sur toute la hauteur des viseurs à l'aide d'un feutre permanent (au
milieu).

Sur le côté opposé au profil, coller
le viseur fixe, sur lequel vous aurez pris soin de
tracer également un trait au feutre permanent.
Vous pouvez fixer la feuille de papier sur l'appareil à l'aide de trombone ou de pinces
à dessin pour eviter qu'elle ne bouge lors du traçage.
Coût : environ 2€ par
appareil
