Fabriquer un capteur de pression

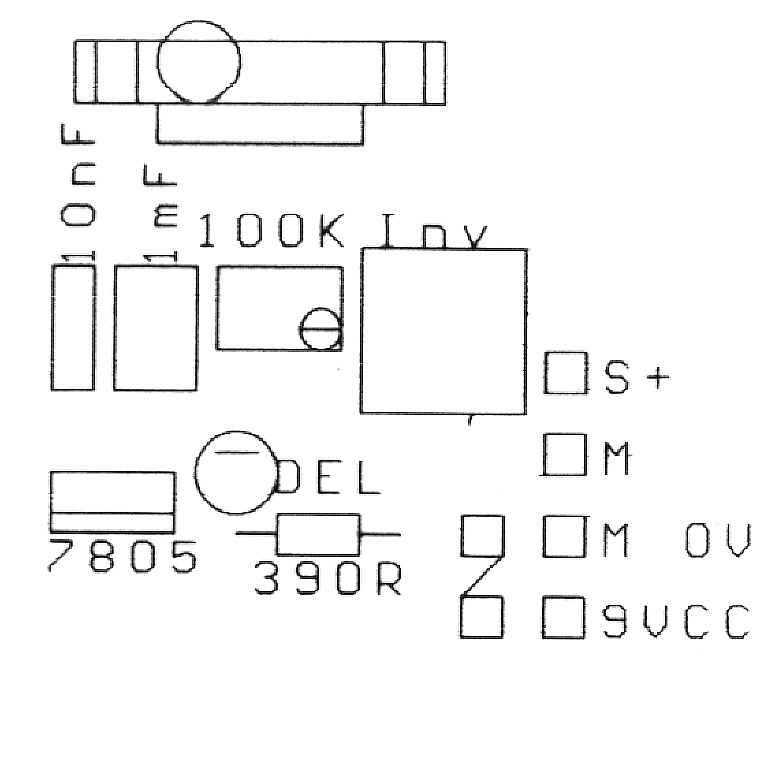

- Un régulateur 5V (78L05 – 78M05 – 7805) pour protéger une éventuelle surtension sur le capteur (cher) n’est pas superflu.

- La DEL peut-être placée, avec une résistance de 47W en série, en aval du régulateur.

-La résistance ajustable de 100KW doit être du type multitour.

-La tension de sortie sera mesurée avec un voltmètre électronique.

-Pour étalonner l’appareil utiliser une seringue de 60ml, qui servira plus tard, et du tuyau de perfusion que vous raccorderez directement à la tubulure du capteur. (Pour la seringue et le tuyau utiliser du matériel médical si possible. Les accessoires pour aquarium présentent des fuites !).

-Attention ! sur l’inter inverseur penser à relier les 2 plots opposés.

1. Sortie direct du capteur à ampli intégré MPX4115A (échelle de mesure 0 à 5Vcc, voir tableau pour la correspondance en kPa, fichier joint).
2. Sortie de 5 à 120mV sur un montage potentiomètrique, ajuster la résistance de 100 kW pour obtenir la correspondance en kPa (ex. : 3V => 75 kPa voir fichier).

P. RETY- Lycée H. PARRIAT- 71307 MONTCEAU
